承插焊法兰的概述

承插焊法兰是一种特殊的法兰连接方式，以下是对其的详细概述：

一、定义与结构

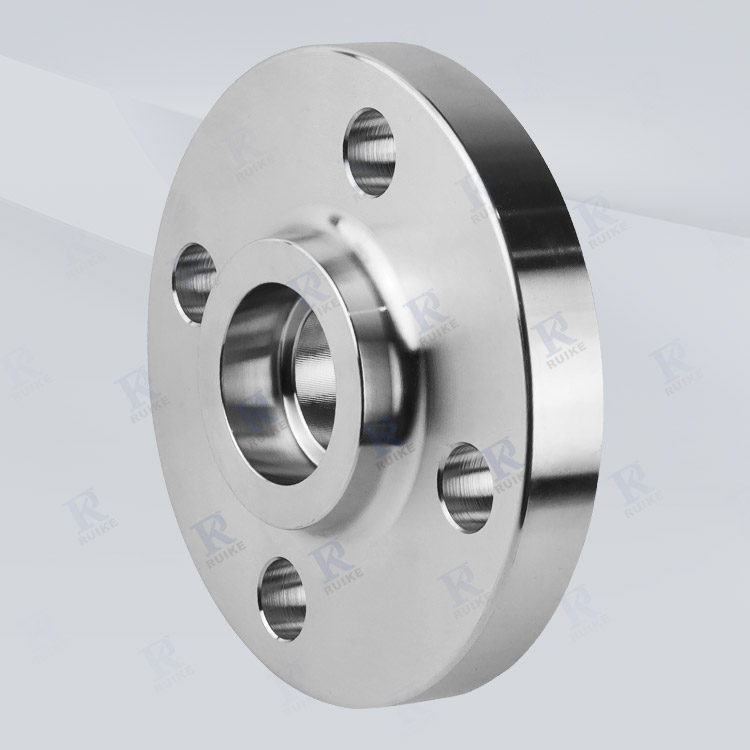

承插焊法兰是指管子端部插入法兰环阶梯内，在管端及外侧进行焊接的法兰。这种法兰连接方式通常包括法兰本体、管子插入部分以及焊接接头。其基本形状与带颈平焊法兰相似，但在法兰的内孔上开有一段承孔，管子插入承孔内焊接，同时在法兰背面焊一圈焊缝。

二、类型与特点

承插焊法兰主要分为带颈和不带颈两种类型。带颈承插焊法兰具有刚性好、焊接变形小、密封性较好的特点，适用于压力为1.0~10.0MPa的场合。这种法兰常用于锅炉压力容器、石油、化工、造船、制药、冶金机械、食品等行业。此外，承插焊法兰的密封面形式多样，包括突面（RF）、凸面（MFM）和槽面（TG）等，以满足不同场合的密封需求。

三、应用范围与限制

承插焊法兰因其焊接变形小、密封性好的特点，在多个领域得到广泛应用。然而，其使用也受到一定限制，主要适用于公称通径DN80以下口径的管道上。这是因为随着管道口径的增大，承插焊法兰的焊接难度和密封性能可能会受到影响。

四、施工技巧与注意事项

施工前，需将管道末端切割成适当的形状（如平面或V型槽），并确保两个管道末端的平面或V型槽处于同一水平面或中心线上，以保证焊接的牢固性和密封性。

法兰和垫片需选择相应的材料，确保耐腐蚀性能。

焊接时要选择合适的焊接方法和电流，以免焊接不完全或烧穿。

焊接完毕后，需进行验收检查，包括检查法兰和垫片是否正确安装、焊接是否完全、是否烧穿以及V型槽是否对齐等。

五、维护与保养

为确保承插焊法兰的长期稳定运行，需定期进行维护和保养。这包括检查法兰连接处的密封性能、紧固螺栓的松动情况以及焊接接头的腐蚀情况等。一旦发现异常，需及时采取措施进行修复或更换。

综上所述，承插焊法兰是一种重要的管道连接方式，具有刚性好、焊接变形小、密封性好的特点。在多个领域得到广泛应用，但使用时需注意其适用范围和施工技巧。通过定期的维护和保养，可以确保承插焊法兰的长期稳定运行。
